De l'axe linéaire, vérin ÉLECTRIQUE à la robotique MODULAIRE collaborative évoluée

Découvrez le module linéaire CREAXE CEN de Kinetic Systems, offrant une remarquable course de 20 mètres pour un déplacement de charges allant jusqu’à 2000 kg. La précision est au 1/10 de millimètre.

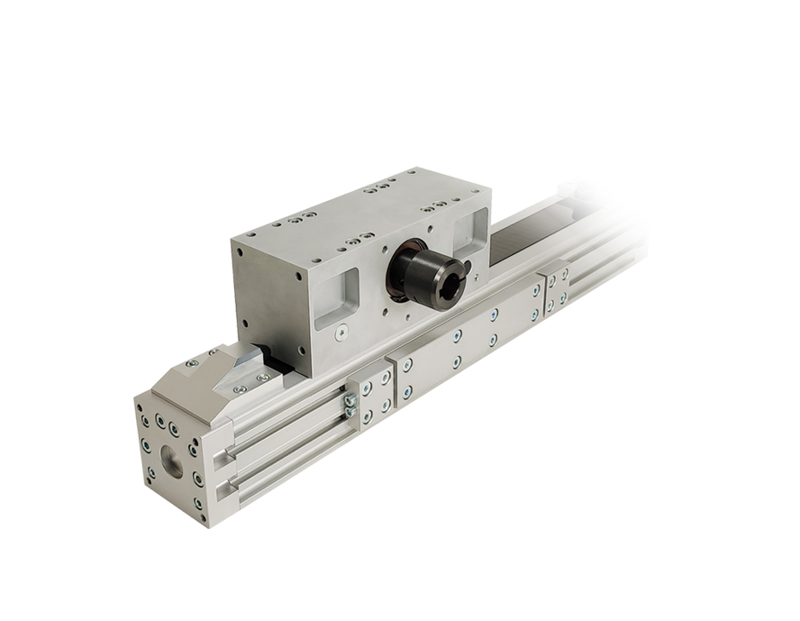

Creaxe 90 cen
creaxe 250 CEN

Quels cas d’applications pour les modules linéaires à grande course ?

L’industrie se trouve régulièrement confrontée à la nécessité de déplacer des charges sur de vastes distances. Voici quelques exemples concrets où ce besoin est fréquent :

Opération sur les tôles. Pour des opérations de découpe, ou de traitement des métaux nécessitant le déplacement précis de tôles sur de grandes surfaces.

Contrôle des défauts des tôles. Dans des processus de fabrication exigeant la détection et la gestion précises des imperfections sur les tôles, garantissant ainsi des standards de qualité élevés.

Déplacement de robots. Dans le cadre de l’automatisation industrielle, où des robots sont déplacés entre différentes stations pour effectuer diverses tâches.

Déplacement de machines spéciales. Pour les besoins de la production, où des machines spécialisées doivent être déplacées entre différentes phases du processus.

Manutention de composants. Que ce soit dans le contexte de l’assemblage ou de la fabrication, le déplacement précis de composants est crucial pour maintenir l’efficacité des processus.

Ces nécessités de déplacement sont omniprésentes dans des secteurs variés, englobant l’agriculture, l’industrie aérospatiale, la fabrication automobile, l’industrie sidérurgique, ou encore la logistique et l’entreposage. Chacun de ces domaines exige des solutions robustes et efficaces pour assurer des opérations fluides, optimisées, et incluant désormais le contrôle des défauts pour garantir la qualité des produits.

Le module linéaire grande course : une solution d’excellence

Les solutions novatrices développées par Kinetic pour relever ces défis liés au déplacement incluent le module CREAXE CEN. Nos avancées répondent aux normes élevées en termes de performances, de capacité et de fiabilité.

Les modules CREAXE CEN sont spécifiquement conçus pour des courses et des charges importantes. Ils assurent un déplacement et un positionnement d’une précision exceptionnelle. Le profil en aluminium à forte inertie, autoporteur, intègre un système de guidage et d’entraînement d’une haute précision, offrant étanchéité et une rigidité optimale.

La polyvalence de ces modules permet l’intégration d’un ou de plusieurs chariots moteurs ou suiveurs, ouvrant ainsi la voie à une multitude d’applications dans les domaines du transfert de robots, des manipulateurs et du chargement varié.

Le CREAXE CEN est équipé d’un système de guidage composé d’un rail ou deux rails et de deux à huit patins à billes, offrant une stabilité optimale. Son mécanisme d’entraînement repose sur une courroie crémaillère synchronisée encastrée. Cette conception particulière de la courroie élimine tout allongement indésirable, assurant un déplacement précis sur une grande longueur. Voici les caractéristiques de la gamme :

Charge de 0 à 2000 kg

Précision de ± 1/10

Vitesse supérieure à 2 m/s

Disponible en 6 tailles (largeur du profil du corps)

Étanchéité intégrée

Chariot moteur pour 1 et plus

Chariot suiveur pour 1 et plus

Fonctionnement silencieux

Sans entretien

Voici quelques exemples de modules linéaires à grande course :

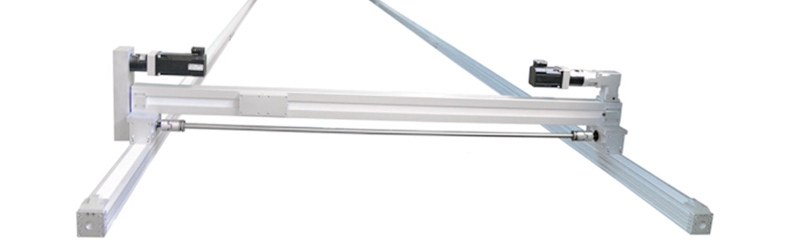

modules-courroie-cremaillere-creaxe-cen
Le CREAXE 90 CEN course 14500 mm, combiné au DUACO 1950 mm

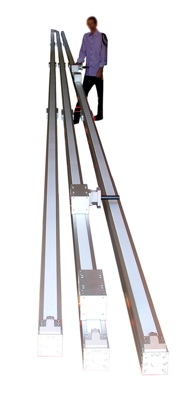

Module linéaire Creaxe CEN

Creaxe 90 CEN course de 17350 mm

Les modules linéaires CREAXE sont conçus, fabriqués et assemblés dans notre atelier à Mornant. Pour découvrir davantage nos autres modules linéaires, explorez notre gamme de produits !

Vous pouvez également consulter notre article sur le fonctionnement, les avantages et les critères de sélection d’un module linéaire.
