Kinetic Systems

De l'axe linéaire, vérin ÉLECTRIQUE à la robotique MODULAIRE collaborative évoluée

L’industrie moderne évolue constamment pour augmenter l’efficacité, la précision et l’automatisation des processus de fabrication. L’intégration de module linéaire joue un rôle central dans cette révolution industrielle en permettant des mouvements linéaires précis. Ils sont essentiels dans divers domaines tels que la fabrication, l’emballage, la robotique et la technologie médicale, devenant ainsi l’épine dorsale de l’automatisation moderne.

Module linéaire Article

Comment est-ce qu’un module linéaire fonctionne ?

Un module linéaire est composé de plusieurs éléments essentiels pour permettre un mouvement linéaire contrôlé. Les composants peuvent varier en fonction du type spécifique de module linéaire, mais voici une liste générale des composants que l’on retrouve souvent dans ces dispositifs :

1.

Guide linéaire

Le guide linéaire est un système de rails, glissières, patins à billes, galets à contact oblique et/ou d’arbres qui définissent la trajectoire le long de laquelle le mouvement linéaire aura lieu. Il assure la stabilité et la précision du déplacement.

2.

Actionneur

Vis à billes, Vis trapézoïdale ou Système de Poulie-Courroie

Dans les modules linéaires exploitant un mécanisme à vis, ces composants, connectés au moteur, transforment le mouvement rotatif en un déplacement linéaire précis.

De manière similaire, les modules linéaires à courroie s’appuient sur une courroie dentée tendue entre deux poulies, l’une étant généralement associée au moteur, pour assurer la transmission fluide du mouvement linéaire.

3.

Chariot

Le chariot est la partie qui se déplace le long du guide linéaire. Il est directement connecté à l’actionneur.

Découvre les accessoires pour modules linéaires ici.

Pourquoi choisir un module linéaire plutôt qu’un vérin ?

Capacité de charge

Déterminez la masse ou le poids maximal que le module linéaire devra déplacer. Assurez-vous que la capacité de charge du module est adéquate pour supporter la charge prévue, en tenant compte des variations éventuelles de la charge au fil du temps.

Précision

La précision du mouvement est cruciale dans de nombreuses applications industrielles. Considérez la précision requise pour la tâche à accomplir et choisissez un module linéaire qui offre la précision nécessaire. Certains modules linéaires offrent des systèmes de guidage de haute précision et des dispositifs de contrôle pour garantir des déplacements très précis.

Vitesse

Évaluez la vitesse maximale à laquelle il doit se déplacer. Certains modules sont conçus pour des mouvements rapides, tandis que d’autres sont plus adaptés à des déplacements lents et contrôlés. Choisissez en fonction des exigences de vitesse spécifiques à votre application.

Longueur de course

La longueur de course représente la distance totale que le module linéaire peut parcourir. Assurez-vous que la longueur de course du module est suffisante pour couvrir les déplacements nécessaires dans votre application.

Type d’Actionneur

Différents types d’actionneurs sont utilisés dans les modules linéaires, tels que des vis à billes, des courroies dentées.. Choisissez le type d’actionneur en fonction des exigences de votre application en termes de précision, de vitesse, de charge, et d’autres paramètres.

Environnement

Considérez l’environnement d’utilisation du module linéaire. Certains environnements peuvent présenter des conditions telles que la saleté, l’humidité, les températures extrêmes, ou des contraintes chimiques. Choisissez un module linéaire avec une conception appropriée pour résister à ces conditions.

Des modules linéaires qui sortent de l’ordinaire !

Axe linéaire compact à vis
LITL-V - Kinetic Systems

Pour des applications à espace réduit

Série Compacte Ref LITL. Cette série présente une conception compacte, marquée par une épaisseur minimale de seulement 28 mm. Equipée d’un guidage à patin, ainsi que de mécanismes de transmission par vis ou courroie, elle offre une polyvalence optimale pour des applications nécessitant des déplacements linéaires précis dans un espace restreint.

module linéaire double duavi Kinetic Systems Constructeur Français

Pour déplacer des charges élevées

Série DUAL 300. Cette série se distingue par sa capacité élevée de 150 kN, en faisant un choix idéal pour des applications exigeant une force considérable. Avec une robustesse accrue, elle est adaptée aux tâches industrielles nécessitant des charges importantes.

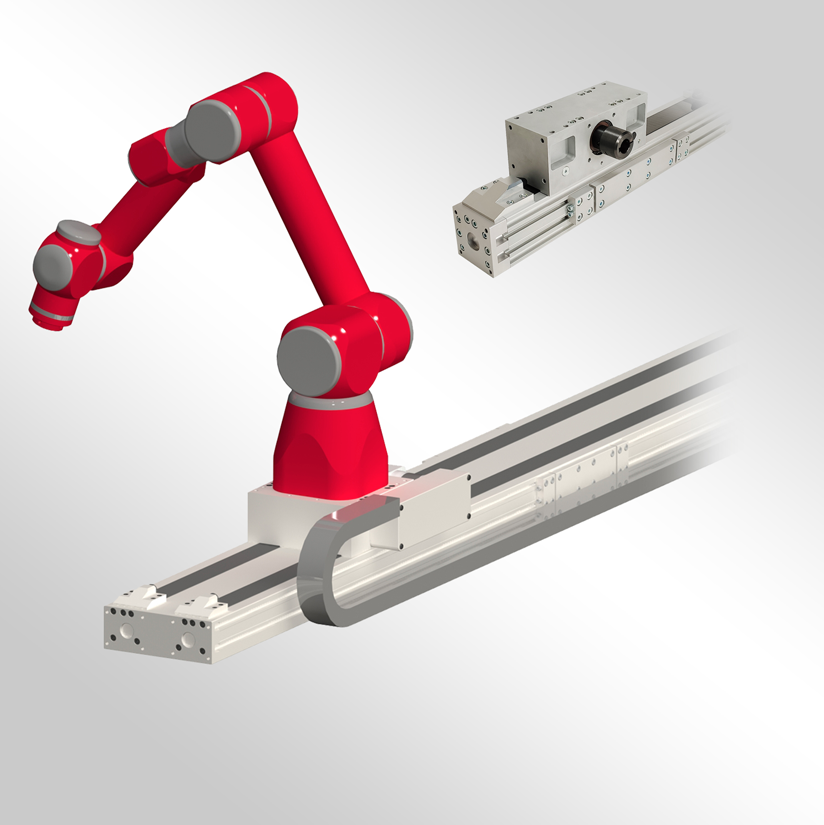

7e axe Module Grande Course Kinetic Systems

Pour les grandes courses

Série CREAXE CEN. Conçue pour des distances de déplacement étendues, la série CREAXE CEN peut couvrir des distances de 20 mètres et plus. Son impressionnante répétabilité de 1/10 mm en fait une solution précise pour des applications exigeant une précision constante sur de longues distances.

modules linéaires courroie cremaillere creaxe tel télecopique Kinetic Systems Constructeur Français

Pour des applications de grande course dans des espaces réduits

Série de Modules Télescopiques CREAXE TEL. Cette série offre une solution polyvalente pour des applications nécessitant des déplacements de longue portée. Les modules télescopiques permettent d’adapter la longueur du déplacement en fonction des besoins spécifiques de l’application, offrant ainsi une flexibilité accrue.

modules linéaires courroie cremaillere creaxe Zθ rotation Kinetic Systems Constructeur Français

Pour déplacer en translation et en rotation

Série de Modules Zθ. Cette série combine habilement la translation et la rotation, conférant une grande polyvalence. Capable de répondre à des exigences de déplacement complexes, elle trouve son utilité dans des applications où une combinaison de mouvements linéaires et rotatifs est nécessaire.

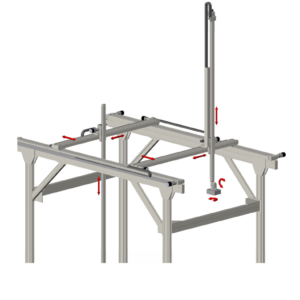

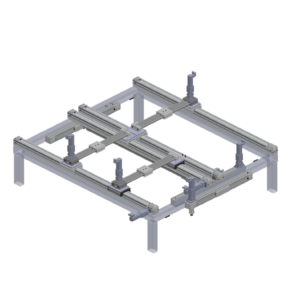

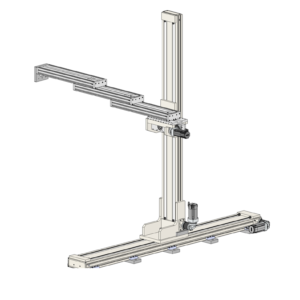

Ces modules linéaires peuvent être combinés de manière flexible avec notamment des platines de liaison, offrant ainsi la possibilité de créer des systèmes complexes de portiques et adaptés à des besoins spécifiques. Cette modularité renforce leur polyvalence pour une variété d’applications industrielles.
