Une table linéaire est un dispositif mécanique qui permet un déplacement linéaire précis le long d’une trajectoire rectiligne. Elle est utilisée dans divers domaines industriels et d’automatisation pour déplacer des charges, des outils, des pièces ou d’autres objets sur une ligne droite.
De quoi est faite une table linéaire ?
1. Guidage : Il s’agit de la structure fondamentale sur laquelle une partie de la table se déplace. Que ce soit par l’intermédiaire de rails, de patins à billes, ou de douilles à billes, le guidage est crucial pour assurer la stabilité et la précision du mouvement.
2. Chariot : La partie mobile de la table qui se déplace le long du guidage, assurant ainsi le déplacement linéaire.
3. Mécanisme d’entraînement : Ce composant convertit le mouvement rotatif en mouvement linéaire. Les mécanismes d’entraînement couramment utilisés comprennent les vis à billes et les vis trapézoïdales.
4. Moteur ou piston: Il fournit l’énergie nécessaire au mécanisme d’entraînement pour déplacer la table linéaire, offrant ainsi une source de puissance pour le déplacement.
5. Capteurs : Ces dispositifs sont utilisés pour recueillir des données sur l’environnement de la table linéaire. Cela peut inclure des capteurs de position, des capteurs de force, ou d’autres dispositifs permettant à la table d’interagir de manière adaptative avec son environnement.
Quelles différences entre les tables linéaires et les modules linéaires ?
Rigidité
Généralement, les tables linéaires présentent une rigidité moindre en comparaison avec les modules linéaires. La structure supplémentaire de ce dernier, souvent dotée d’un arbre, contribue à réduire la flexion, offrant ainsi une meilleure rigidité globale.
Coût
Table Linéaire : Plus abordable en termes de coût par rapport aux modules linéaires. Les tables offrent une solution économique pour des applications nécessitant un mouvement linéaire simple.
Module Linéaire : En raison de leur structure plus robuste et de leur polyvalence, les modules linéaires peuvent être plus coûteux.
Des exemples de tables linéaires Kinetic Systems:

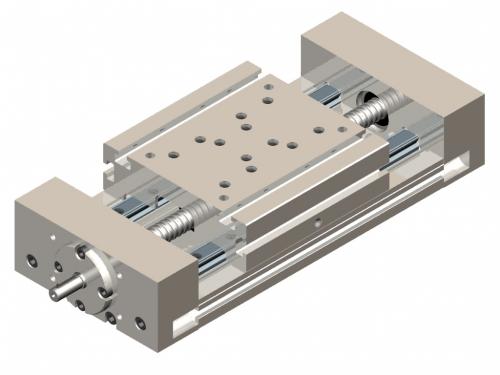

Table Linéaire KVP pour des application qui demande une plus grande rigidité
Vis à billes, guidage patins à billes
Tailles : 100 – 140 – 165 – 200 – 230
Entraînement par vis à billes ou vis trapézoïdale.
Guidage par patins à billes.
5 tailles disponibles.
Option : motorisation + asservissement.

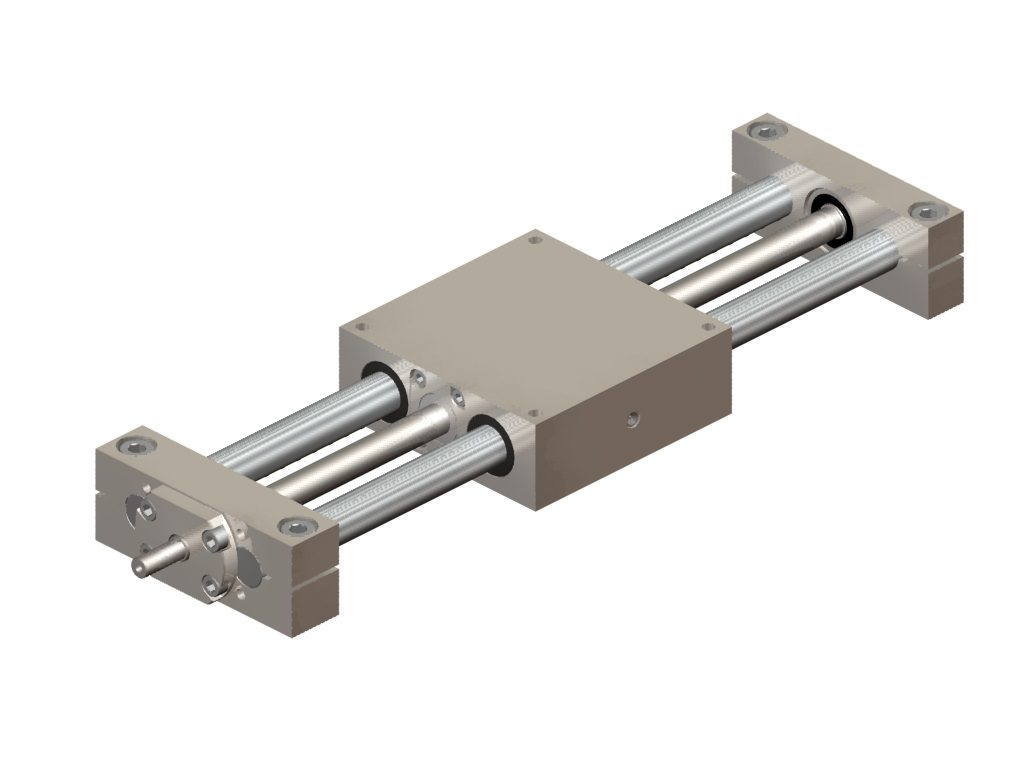

Table Linéaire TV : pour une applicatino compact
Vis à billes guidage 4 douilles à billes
Tailles : 100 – 130 -160 – 180 – 230 – 280
Entraînement par vis à billes ou vis trapézoïdale.
Guidage par douilles à billes.
6 tailles disponibles.
Option : motorisation + asservissement.

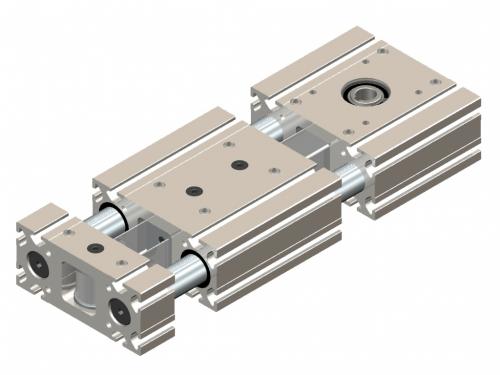

Table Linéaire KMCD : pour davantage de vitesse
Palier moteur guidage 4 douilles à billes
Tailles : 100 – 140 – 165 – 200
Table mobile à courroie.
Guidage par douilles à billes.
4 tailles disponibles.
Option : motorisation + asservissement.
